16 октября 2013 года

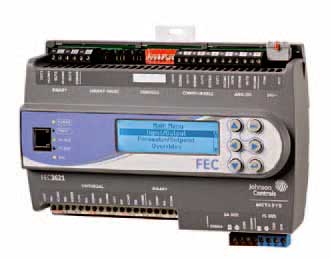

Свободно программируемые контроллеры FEC для автоматизации климатических систем зданий
Линейка FEC от Johnson Controls включает контроллеры, поддерживающие протокол BACnet и предназначенные для автоматизации систем отопления, вентиляции и кондиционирования. Свободно программируемые контроллеры из этого семейства легко интегрируются в систему управления зданиями Metasys и соответствуют всем стандартам и директивам, разработанным ассоциацией ASHRAE. В семейство входят модели FEC16ХХ и FEC26ХХ, рассчитанные на 10 и 17 входов / выходов соответственно. При необходимости, на эти программируемые устройства можно установить ЖК-дисплеи.
Универсальные контроллеры серии FEC (Field Equipment Controller) предназначены для работы в составе BACnet сетей, которые обладают рядом неоспоримых достоинств. Главное из них – возможность осуществления проектов без привязки к конкретному производителю и, как следствие, легкая замена и модернизация оборудования, в том числе на уровне отдельных функциональных элементов. BACnet представляет собой специализированный протокол передачи данных для автоматизации зданий и управляющих сетей. Он регламентирует параметры электрических сигналов, способы сетевого доступа, т.е. то, каким образом программируемые контроллеры «общаются» между собой (Master-Slave, Peer-to-Peer), процедуры проверки ошибок и управления потоком, а также последовательность и формат сообщений.
Область применения FEC от Johnson Controls
Как правило, логические контроллеры применяются для управления сложными или нестандартными инженерными системами. Наиболее часто их используют для реализации разветвленных алгоритмов в вентиляционных и отопительных системах, а также в системах кондиционирования. Работая в сети, программируемые контроллеры управляют ее параметрами и функциями, а также ведут регистрацию сетевых событий. По каналам связи эти устройства получают информацию от подключенных к ним датчиков и формируют управляющие команды, которые в дальнейшем поступают на исполнительные устройства.
Работа под управлением ПО Metasys
Основная цель внедрения системы управления инженерией в современных зданиях – это минимизация затрат на энергоресурсы с одновременным обеспечением комфортных для людей условий в помещениях. За счет возможности гибкой настройки всех элементов, такая система позволяет полностью использовать функционал, который предоставляют программируемые контроллеры, для управления климатическими, осветительными и другими инженерными системами здания.
Логические контроллеры FEC легко интегрируются в систему управления зданием Metasys от Johnson Controls, которая имеет широкие возможности масштабирования и может применяться для автоматизаций объектов любого размера и уровня сложности. В рамках Metasys программируемые контроллеры обеспечивают сбор и обработку информации с первичных датчиков, а также управление локальными системами нижнего уровня. Использование системы Metasys позволяет снизить влияние человеческого фактора и значительно сократить расходы на эксплуатацию и ремонт оборудования в течение всего жизненного цикла здания.
Возможность выбора модели на различное число входов / выходов
В линейку FEC входят контроллеры FEC16ХХ и FEC26ХХ на 10 и 17 входов / выходов соответственно. Входы в этих моделях бывают как универсальные, так и бинарные (для сухих контактов или высокоскоростной счетчик импульсов, 100 Гц), а выходы, которыми оснащены программируемые контроллеры, могут быть аналоговыми, бинарными и конфигурируемыми. Кроме того, каждая модель может поставляться как со встроенным дисплеем, так и без него.
Совместная работа с широким спектром периферийных устройств
К входам описываемых контроллеров можно подключить датчики различного типа: давления, температуры, влажности, точки росы, которые передают на FEC16ХХ / 26ХХ информацию о параметрах среды в отопительно-вентиляционных системах и в помещениях. Все программируемые контроллеры этой линейки имеют выходы для подключения различных исполнительных устройств. Как правило, ими являются различные приводы, сообщающие движение клапанам для регулирования расхода воды, воздуха или пара в системах отопления, вентиляции и кондиционирования. Благодаря этому, контроллеры FEC обеспечивают следующие преимущества автоматизированным системам ОВиК:
- Снижение расходов на энергоресурсы;
- Уменьшение затрат на обслуживание и материалы;
- Создание безопасных и надежных условий для человека и оборудования;
- Повышение комфорта.
Кроме того, когда программируемые контроллеры функционируют в рамках системы Metasys, для пользователя доступны расширенные возможности:
- Удаленный мониторинг состояния оборудования;
- Оперативное реагирование на аварийные ситуации и неисправности;
- Удаленное управление системами здания;
- Оценка нагрузки на оборудование и прогнозирование его выхода из строя;
- Ведение автоматизированного учета параметров работы оборудования;
- Автоматический контроль и учет действий оперативных служб.
Технические характеристики на свободно программируемые контроллеры FEC
|
Параметры |
Значения |
|
Напряжение питания |
24 В переменного тока, 50/60 Гц |
|
Потребляемая мощность |
Не более 14 В·А для FEC1611 и FEC2611 (без встроенного дисплея) Не более 20 В·А для FEC1621 и FEC2621 (со встроенным дисплеем) |
|
Адресация контроллера |
Устанавливается микропереключателями DIP. Допустимый диапазон адресов контроллеров: 4-127 (адреса 0-3 и 128-255 зарезервированы) |
|
Шина связи |
BACnet®MS/TP, RS-485: 3-проводная шина FC для связи с контроллером системы диспетчеризации; 4-проводная шина SA связывает свободно программируемые контроллеры, сетевые датчики и другие устройства (датчики и приводы), включая электропитание 15 В для устройств, получающих питание от шины. |
|
Процессор |
Микропроцессор H8SX/166xR Renesas |
|
Память |
Флэш-память 1 Мб и оперативная память 512 Кб |
|
Входы и выходы |
Модели FEC16ХХ: 2 — Универсальные входы: 0–10 В, 4–20 мА, 0–600 кОм или бинарные входы с сухими контактами. 1 — Бинарные входы: входы с сухими контактами или счётчик импульсов/накопитель. 3 — Бинарные выходы: симистор 24 В переменного тока (внутренний или внешний источник питания по выбору). 4 — Конфигурируемые выходы: 0–10 В или симистор 24 В переменного тока. Модели FEC26ХХ: 6 — Универсальные входы: 0–10 В, 4–20 мА, 0–600 КОм или бинарные входы с сухими контактами. 2 — Бинарные входы: входы с сухими контактами или счётчик импульсов/накопитель. 3 — Бинарные выходы: симистор 24 В переменного тока (внутренний или внешний источник питания по выбору). 4 — Конфигурируемые выходы: 0–10 В или симистор 24 В переменного тока. 2 — Аналоговые выходы: 0–10 В или 4–20 мА. |
|
Аналоговые ходы и выходы, разрешение на погрешность |
Аналоговый вход: разрешение 16 бит. Аналоговый выход: разрешение 16 бит; погрешность ±200 мВ в режиме 0–10 В |
|
Подключение |
Входы и выходы: винтовые клеммы. Шины FC, SA и источник питания: 3-проводной и 4-проводной винтовой клеммный блок. Шины FC, SA: 6-контактный модульный разъем RJ-12. |
|
Монтаж |
Горизонтально на 35-мм рейке DIN (рекомендуемый монтаж) или с помощью винтов на плоской поверхности с помощью 3-х монтажных фиксаторов. |
|
Габариты |
FEC16ХХ: 150 х 164 х FEC26ХХ: 150 х 190 х |
|
Диапазон рабочих температур |
0 °С...+50 °С |
|
Диапазон рабочей влажности |
10…90% без конденсации |
Любую дополнительную информацию на программируемые контроллеры Johnson Controls линейки FEC для автоматизации систем ОВиК и другое оборудование для систем управления зданием можно получить по электронной почте, направив запрос на info@johnson-controls.ru или обратиться в в компании-дилеры продукции этой марки. В этой же компании вы получите цены на оборудование и ПО для автоматизации инженерных систем зданий, и сроки доставки оборудования Johnson Controls до вашего офиса.
